Правила нанесения штрих-кодов

Главная » Информационные статьи о торговом оборудовании » Статьи о штрихкоде »Правила нанесения штрих-кодов

Штриховой код недостаточно правильно рассчитать, закодировать и т.д. Его еще нужно правильно нанести в соответствии со спецификациями. Так, например, если дать волю дизайнеру, так он этот штриховой код уменьшит так, что его только с лупой и разглядывать. Штриховой код, видите ли, не вписывается в дизайн. А то, что при печати штрихи сольются, и код невозможно будет считывать, его не волнует.

Штриховой код считывается сканером. При этом для успешного считывания кода EAN/UPC необходимо добиться того, чтобы считывающий луч пересек в поперечном направлении все штрихи символа. Если размены или расположение штрихового кода не соответствуют рекомендованным, то нет никакой гарантии, что луч сканера сможет при считывании пересечь все штрихи. Вот почему особое внимание следует уделять размерам и расположению штрихового кода.

Символ штрихового кода EAN/UPC отображается в виде светлого прямоугольника, внутри которого расположены штрихи. При макетировании упаковки необходимо предусмотреть «окно» соответствующего размера. Не следует гнаться за эстетикой и искусственно уменьшать размеры штрихового кода. Лучше вынести код EAN на другую поверхность, отдельно от основной этикетки, но отклоняться от стандартных размеров не следует.

Штриховые коды можно делать пропорционально меньше или больше. Насколько маленьким может быть штриховой код, определяется тем устройством, на котором он будет выводиться, и тем сканером, которым он будет читаться. Но необходимо предостеречь от чрезмерного уменьшения штриховых кодов. Возможно, Вы захотите сделать штриховой код как можно меньше. Однако это будет нормально только до тех пор, пока этот код будет нормально читаться. Вам необходимо оценить все последствия этого шага. Существует вероятность, что штриховой код не будет читаться вообще.

EAN/UPC коды не могут быть меньше строго определенного размера, который составляет 80% от номинального. Это допускается только тогда, когда печатная техника может воспроизвести код требуемого размера, и обеспечиваются необходимые допуски.

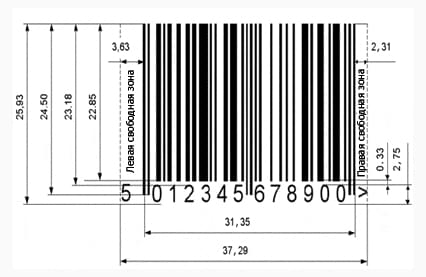

НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА EAN-13

Желательно избегать ситуаций, когда необходимо печатать коды EAN/UPC с коэффициентом увеличения 0,8. Если же такое происходит, то опять желательно проводить верификацию кодов на соответствие размерам.

Единственное отступление от правил - это возможность уменьшить высоту штрихового кода на 30%, но при этом она не должна быть меньше 16 мм. Данная величина получена опытным путем. Исследования проводились в Англии Национальной организацией ANA, новое название Е - Centre UK. Следует учесть, что уменьшая высоту штрихового кода, Вы уменьшаете вероятность его успешного считывания. Особенно это касается стационарных сканеров, устанавливаемых в магазинах. Дело в том, что в них используются несколько считывающих лучей (или один луч, двигающийся по прихотливой траектории). Кассир подносит товар штриховым кодом к окошку сканера. При этом не играет роли, как ориентирован штриховой код по отношению к сканеру. Предполагается, что хотя бы один из лучей пересечет символ штрихового кода. Но может случиться так, что в случае недостаточной высоты штрихового кода, ни один из лучей не сможет пересечь весь символ, и код не будет считан.

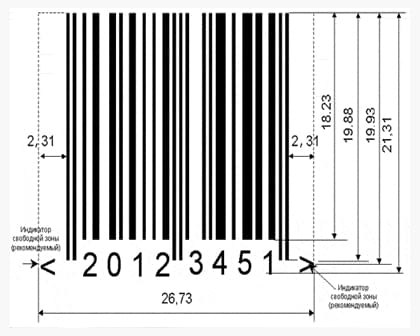

НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА EAN-8

В стандартах размеры символов приведены в Х-модулях - единицах измерения всех знаков штрихового кода, т.е. штрихов и пробелов, ширина которых может колебаться в пределах от 1 до 4 модулей. Меняется коэффициент увеличения — меняется и размер модуля в миллиметрах. Для стандартного размера штрихового кода (коэффициент увеличения 1,0) ширина модуля 1Х-0.33 мм. Для удобства все нижеследующие размеры приведены не в модулях (как в тексте стандарта), а в миллиметрах.

Номинальные размеры символа штрихового кода EAN-13 (в соответствии с последними рекомендациями EAN):

  • ширина символа - 37,29 мм;
  • высота символа - 25,91 мм:
  • минимальная свободная зона выше и ниже штрихов - 0,33 мм (или 1Х);
  • минимальная свободная зона слева от штрихов - 3,63 мм (или ИХ);
  • минимальная свободная зона-справа от штрихов - 2,31 мм (или 7Х);
  • штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены вниз на 1,65 мм (или 5Х). Ниже дается таблица возможных коэффициентов увеличения и соответствующих им размеров для кодов EAN/UPC.

Однако как быть в том случае, если код EAN-13 номинальных размеров не умещается на этикетку или упаковку?

Если производится маркировка товара малого размера, на поверхности которого не хватает площади для печати символа EAN-13, следует использовать стандартные символы в соответствии со способами, описанными ниже.

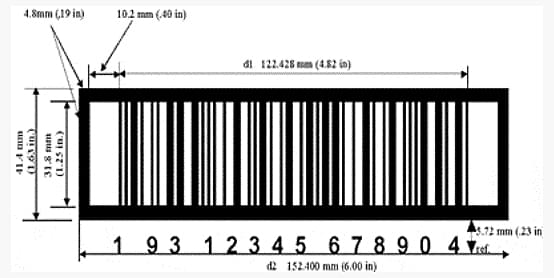

НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА ITF-14

  1. Уменьшение (масштабирование) размеров кода.
    В этом случае существую возможность уменьшить размеры штрихового кода до80% от базового размера.
  2. Уменьшение высоты кода EAN-13
    Если даже после уменьшения стандартного штрихового кода всё же не удается обеспечить свободное пространство для печати кода EAN-13, или не удается уменьшить масштаб штрихового кода (например, вследствие условий печати), попытайтесь уменьшить высоту символа EAN-13. Высота штрихового кода была зафиксирована для того, чтобы во время считывания его стационарным сканером обеспечить универсальность направления считывания, т.е. код должен быть прочитан за один проход в любом направлении. Однако при этом высоту кода можно уменьшить только до 16 мм. И никто не гарантирует уверенного считывания при этом.
    Решение уменьшить или увеличить размер кода принимается до изготовления печатной формы, так как увеличение или уменьшение уже напечатанных кодов ведет к ухудшению качества изображения.
  3. Использование кода EAN-8. (Все вышеуказанное справедливо и для него.)
    Исходя из номинального размера штрихового кода EAN-13, видно, что он занимает значительную площадь на упаковке товара (примерно 37х26 мм). В соответствии с правилами EAN International, специально для малоразмерных упаковок был разработан «короткий» товарный номер EAN-8. Так как этот код состоит не из 13, а всего лишь из 8 знаков, то и размеры символа штрихового кода EAN-8 меньше, чем у EAN-13. Стандартные размеры EAN-8 составляют 21,64 х 26,73 мм.
    Что такое код EAN-8? Код EAN-8 присваивается отдельным видам продукции, отличающимся малыми размерами упаковки или этикетки, которые не позволяют использовать обычный штриховой код EAN-13. Код EAN-8 присваивается исключительно Национальной организацией. Предприятие не может самостоятельно присвоить код EAN-8 своей продукции. Оно может получить его только в Национальной организации.
